En esta ocasión platicaremos acerca de un proyecto realizado en 2019 en el cuál se nos solicitó la elaboración del proyecto de ingenieras:
- Hidráulico.
- Sanitario.
- Condensados de aires acondicionados.
- Pluviales.
- Instalación eléctrica.
La finalidad del proyecto era para el trámite de permisos de construcción municipal.
El proyecto consistía en 14 townhouses con planta alta y planta baja.
De acuerdo a los requerimientos del en la parte hidraulica, se diseño un sistema por gravedad y cisterna. Se usó una bomba sumergible y un flotador electromecánico para el llenado de los tinacos.
Se realizaron los cálculos de acuerdo a las perdidas por distancia y altura para minimizar la potencia de la bomba de las perdidas de carga.

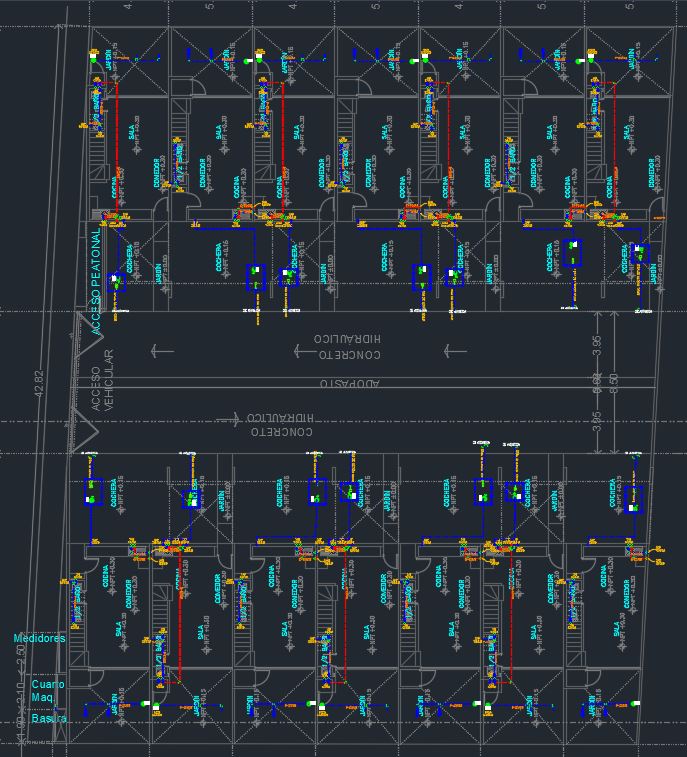

En cuanto a la red hidráulica interior, se diseño de tal manera que las perdidas sean minimizadas y la sola presión del tinaco sea suficiente para alimentar a todos los muebles hidráulicos de la casa.
En la red sanitaria, de acuerdo al régimen que manejó el cliente en su modelo de proyecto, se opto por usar biodigestores de 3000 L por cada 2 viviendas, se cálculo la demanda requerida de acuerdo a cada vivienda y se eligió esta forma para el tratamiento de aguas residuales.
Se emplearon las trayectos más cortas posibles y con menos utilización de accesorios para no perder la carga de velocidad que nos proporcionan las pendientes. Normalmente empleamos pendientes del 1.5% para tuberías de 4″ y 2% para tubería de 2″, esto de acuerdo al reglamento de construcción y nuestra verificación de cálculos. Para mayores descargas empleamos la fórmula de manning para el cálculo de los gastos y pendientes.
En las instalaciones pluviales empleamos pendientes del 2% y revisamos que los espesores de calcretos no queden demasiados elevados, en casos especiales consultamos con el estructurista para emplear algún tipo de poliestireno en la preparación del calcreto, aligerarlo y poder emplear mayores longitudes de recorrido en las azoteas para el escurriemiento del agua. Esto último lo hacemos en proyectos dónde por cuestiones del proyecto no se nos permita reducir las distancia de esconrrentía.
El agua va dirigido a pozos o jardín, según sea la dimensión del área a absorber (Azoteas y paredes) y el área del jardín.

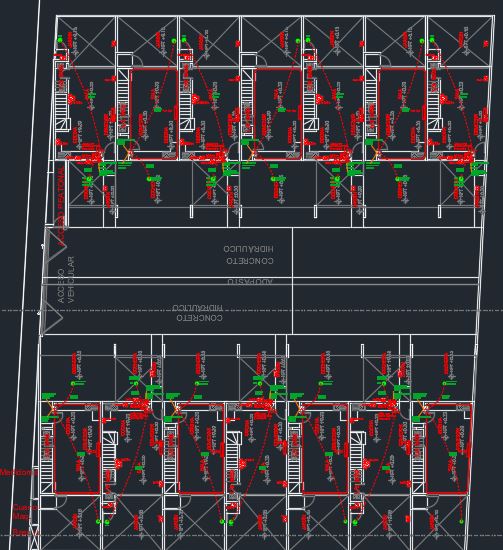

En el proyecto eléctrico se nos entregó el criterio de luminarias y ubicación de contactos (pasa en algunas ocasiones que los clientes nos solicitan estos criterios y los elaboramos para poder continuar con las ingenierías). Empleamos las tablas de NOM-001-SEDE-2012 la cuáles tenemos anexadas a complejas tablas de excel para obtener los calibre adecuados de cable, de poliductos, interruptores y centros de carga
En este proyecto se empleo un concentrador de medidores que se encuentra en el acceso principal. Este es el balance de cargas de una vivienda, el cual nos sirvío para el cálculo del transformador y su posterior presupuesto de elaboración.
Para este proyecto igualmente se nos contrato para la elaboración de los planos de agua potable (de cual hablaremos en otro blog) y de como fue el acompañar el cliente hasta la entrega de su autorización para la red de agua potable.
¡Hasta la próxima!
